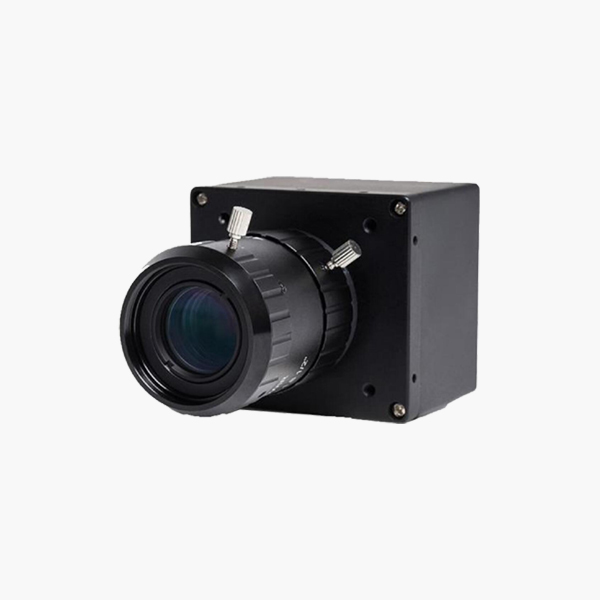

1280x1024 (640x480) Reto & SDI Daul Output Swir Camera Modulo kun C - Monto
Reto -interfaco
Modelo | SG - SWC12N2 | SG - SWC06N2 | ||
Sensilo | Bilda Sensilo | 1/2 ″ Sony Ingaas Global Shutter Swir Sensor (IMX990) | 1/4 ″ Sony Ingaas Tutmonda Ŝutilo -Sensilo (IMX991) | |
| Efikaj pikseloj | Ĉ. 1.34MP | Ĉ. 0.34MP | ||
| Piksela grandeco | 5μm | 5μm | ||
| Responda ondolongo | 400 ~ 1700nm | 400 ~ 1700nm | ||
Lenso | Monto | C (25mm, 35mm, 50mm, 100mm por laŭvola) | ||
Video | Kunpremo | H.265/H.264/H.264H/MJPEG | ||
| Rezolucio | Ĉefa rivereto: 50/60fps@(1280 × 1024, 1280 × 720, 640 × 512) Sub -rivereto1: 50/60fps@(640 × 512, 352 × 240) Subfluo2: 50/60fps@(640 × 512, 352 × 240) | |||
| Kadra indico | 8kbps ~ 16Mbps | |||
| Audio | AAC / MPEG2 - Laye | |||
| SDI -Video | Originalo: 640x512Stretch: 1080p30, 1080p25, 1080i60, 1080i50, 720p60, 720p50 | Originalo: 1280x1024Stretch: 1080p30, 1080p25, 1080i60, 1080i50, 720p60, 720p50 | ||
Reto | Stokadkapabloj | TF -karto, ĝis 1TB | ||
| Reta Protokolo | IPv4/IPv6, HTTP, HTTPS, QoS, FTP, SMTP, UPNP, DNS, DDNS, NTP, RTSP, RTP, TCP, UDP, DHCP, PPPOE, 802.1x, IP Filter | |||
| Interoperableco | ONVIF -Profilo S, Malfermu API, SDK | |||
| Max. Konekto | 20 | |||
Inteligenteco | Normala evento | Movada Detekto, Audio -Detekto, IP -Adresa Konflikto, Kontraŭleĝa Aliro, Stokada Anomalio | ||
| IVS -Funkcioj | Subtenu inteligentajn funkciojn:Tripwire, Kruca barilo -detekto, entrudiĝo,Loiting Detection. | |||
| Bruo -Redukto | 2D/3D | |||
| Bildaro | Brilo, kontrasto, akreco | |||
| Fokusa reĝimo | Manlibro | |||
| Flip | Subteno | |||
| Interfaco | 4pin Ethernet Haveno, 6pin Power & Uart Haveno, SDI (SMA -estro) | |||
| Baud -indico | 9600 | |||
| Komunika Protokolo | Sony Visca, Pleco D/P | |||
| Laborkondiĉoj | - 30 ℃ ~+60 ℃, 20% ĝis 50% RH | |||
| Stokaj kondiĉoj | - 40 ℃ ~ +70 ℃, 20% ĝis 50% RH | |||
| Elektroprovizo | DC 12V ± 10% | |||
| Potenco -Konsumo (TBD) | ≤4.5w | |||
| Dimensioj (l*w*h) | 42mm*50mm*55mm | |||
| Pezo | 150g | |||
Reto -interfaco
| Tajpu | PIN -numero | PIN -Nomo | Priskribo |
| J3: 1, 4pin Ethernet -interfaco | 1 | ETRX - | Adapta Ethernet -Haveno, Interreto RX - |
| 2 | ETRX+ | Adapta Ethernet -Haveno, Interreta Rx+ | |
| 3 | Ethtx - | Adapta Ethernet -Haveno, Interreto TX - | |
| 4 | Ethtx+ | Adapta Ethernet -Haveno, Interreta TX+ | |
| J1: 1, 6pin Power & UART -interfaco | 1 | Dc_in | DC12V |
| 2 | Gnd | Gnd | |
| 3 | 485+ | Rs485, Pelco -Protokolo | |
| 4 | 485 - | Rs485, Pelco -Protokolo | |
| 5 | UART1_RXD | TTL232, 3.3V, Visca Protokolo | |
| 6 | Uart1_txd | TTL232, 3.3V, Visca Protokolo | |
| J2: 1, 4pin USB UART (rezervita) | 1 | +VDD | +VDD |
| 2 | DP | DP | |
| 3 | DM | DM | |
| 4 | Gnd | Gnd |
Lenso nedeviga
| ||||
| Modelo | SG - SWL25 | SG - SWL35 | SG - SWL50 | SG - SWL100 |
| Sensora grandeco | 1 ″ (16.2mm) | 1 ″ (16.2mm) | 25.6mm | 25.6mm |
| Fokusa longo | 25mm | 35mm | 50mm | 100mm |
| Ondolongo | 700 ~ 1700nm | 700 - 1700nm | 800 ~ 1800nm | 800 ~ 1800nm |
| Monto | C - Monto | C - Monto | C - Monto | C - Monto |
| F/# | F1.4 - f22 | F1.4 - f22 | F2.15 - f16 | F2.1 - f22 |
| Fokusa gamo | 0.3m ~ ∞ | 0.3m ~ ∞ | 275mm ~ ∞ | 0,4m ~ ∞ |
| FOV (1/2 ”) | 18.32 ° × 14.67 ° × 11.01 ° | 13.19 ° × 10.55 ° × 7.91 ° | 9.15 ° × 7.32 ° × 5.49 ° | 4.58 ° × 3.64 ° × 2.80 ° |
| BFL (en aero) | 20.73mm | 21.49mm | / | 25.485mm |
| Fokuso | Manlibro | Manlibro | Manlibro | Manlibro |
| Iris | Manlibro | Manlibro | Manlibro | Manlibro |
| Distordo (1/2 ") | -0.65%@y=4.0mm | -0.49%@y=4.0mm | -0.05%@y=4mm | 0.018%@y=4mm |
| Filtrila fadeno | M46 × 0,75 | M46 × 0,75 | M43X0.75 | M52X0.75 |
| Lensgrandeco (W × L) | 57.1 × 67.49mm | 56.2 × 67.2mm | 54.05 × 82.62mm | 69,5 × 141.62mm |
| Pezo | <200g | 240g | 250g | 740G |
| Laboro Temp. | - 10 ℃ ~+50 ℃ | - 10 ℃～+50 ℃ | - 10 ℃～+50 ℃ | - 10 ℃～+50 ℃ |
